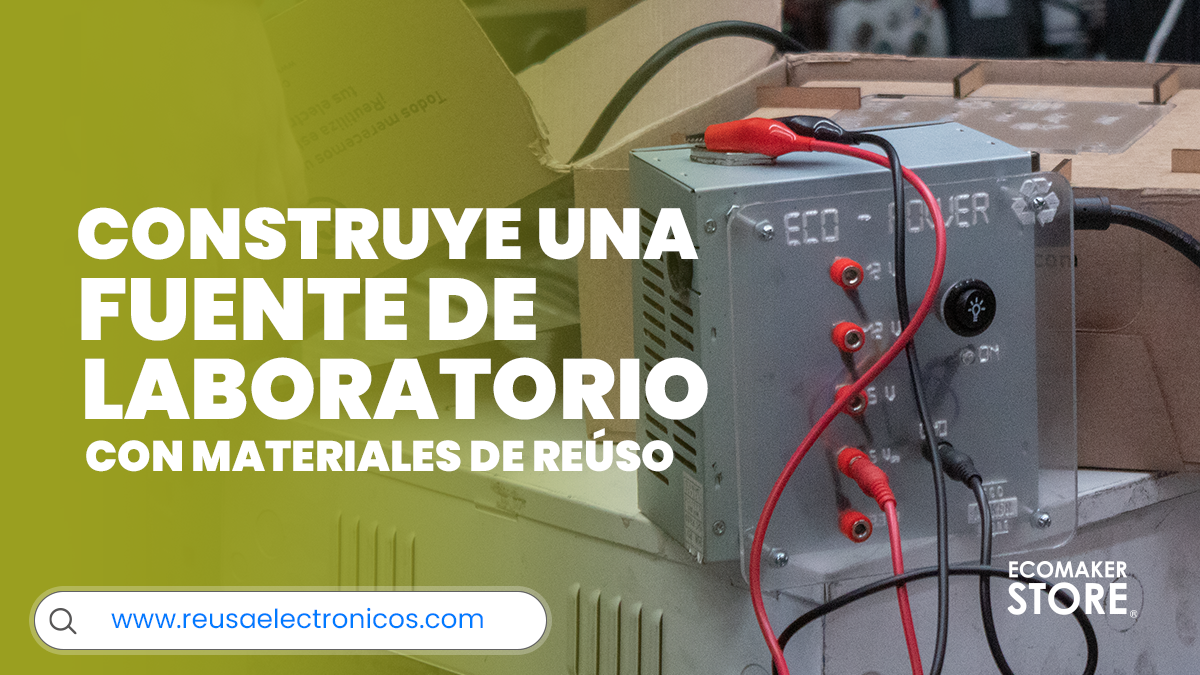

Cómo construir tu propia fuente de laboratorio

Utilizando una fuente de alimentación de computadora (ATX) realizaremos una fuente de voltaje variable con 5 salidas de: 12V, -12V, 5V, 5V USB y 3.3 V. ¡Vamos a crearla!

Materiales

  • 1 fuente de alimentación de computadora (ATX). Cómpralo en: SKU: 4180
  • 1 cable de alimentación. Cómpralo en SKU: 1299
  • 1 botón interruptor (switch).
  • 5 borneras negras.
  • 1 bornera roja.
  • 4 tornillos M3.
  • 12 tuercas M3.
  • Acrílico de 25x25 centímetros.
  • 1 LED indicador. Cómpralo en SKU: 40005
  • 1 banco de terminales de 2 puertos
  • cable de conexión

Paso 1: Corte y grabado

Descarga el siguiente archivo: Descargar aquí. Realiza el corte y grabado con ayuda de una máquina láser. Si no cuentas con la máquina, puedes consultar en tu localidad algún proveedor de servicios de corte y grabado láser. De no contar con ninguna de las anteriores opciones, puedes comprar el kit y recibirlo por un sistema de paquetería. Comprar ahora.

Paso 2: Quitar los tornillos

Retira los 4 torillos de la fuente de alimentación pero no la destapes. Resguarda muy bien los 4 tornillos ya que volveremos a cerrar la cubierta metálica.

Paso 3: Tablero de acrílico

Ubica el tablero de acrílico sobre la fuente de poder como referencia de posición correcta y conectar los cables.

Paso 3: Borneras

En los siguientes pasos utilizaremos las 5 borneras negras para realizar las conexiones de los cables al tablero de acrílico con los valores de:
12V, -12V, 5V, 5V USB y 3.3V.

Paso 4: Cable amarillo a bornera

Toma la primera bornera y colócala por el frente del tablero de acrílico en el valor de 12V, de tal forma que atraviese la arandela del cable color amarillo para ajustarla con su tuerca.

Paso 5: Cable azul a bornera

Realiza lo mismo con el cable amarillo pero en el orificio con el valor de -12V.

Paso 6: Cable rojo a bornera

Del mismo modo conecta el cable rojo, comenzando con la bornera negra en el tablero de acrílico en el orificio con el valor de 5V, atravesando la arandela del cable rojo y ajustando con su tuerca.

Paso 7: Cable morado a bornera

Haz los mismos pasos, pero contactando el cable naranja a la bornera en el orificio para el valor de 5V USB.

Paso 8: Cable naranja a bornera

Termina la conexión de las borneras negras con el cable naranja en el último orificio del tablero de acrílico.

Paso 9: Bornera roja a tierra (GND)

Toma la bornera roja y realiza la conexión en el orificio Tierra (GND) en el tablero de acrílico. Coloca la arandela del cable negro y ajusta con la tuerca.

Paso 10: Botón interruptor

Coloca el botón interruptor en el tablero de acrílico, comenzando por los cables.

Paso 11: Conectando el interruptor al banco de terminales



Atornilla los cables del interruptor al banco de terminales: cable negro a T1
y cable blanco a T2. Asegúrate de apretar bien las puntas del cable con el tornillo con ayuda de un desarmador.

Paso 12: Tornillos M3

Inserta los tornillos M3 en los orificios del tablero de acrílico y coloca en cada uno una tuerca hasta topar con el acrílico.

Paso 13: Tuercas de apoyo

Coloca una tuerca más en cada uno de los 4 tornillos M3 a 2 centímetros de separación aproximadamente. Asegúrate de que las 4 tuercas mantengan el
mismo nivel de altura.

Paso 14: Sujeta el tablero de acrílico a la cubierta metálica de la fuente

Ahora introduce los 4 tornillos M3 a través de los 4 orificios de la cubierta metálica de la fuente. Sujeta cada uno de los tornillos M3 con las 4 tuercas restantes por dentro de la cubierta metálica de la fuente de poder.

Paso 15: Cerrando la cubierta de la fuente de alimentación

Vuelve a colocar los 4 tornillos para cerrar la cubierta de la fuente de poder.

Paso 16: Coloca el LED indicador

Coloca el LED (pre-conectado) en el último orificio del tablero de acrílico, justo debajo del botón interruptor.

Paso 17: Conecta el cable de alimentación

Conecta el cable de alimentación a la energía eléctrica.

Paso 18: ¡Pon a prueba!

Enciende el botón interruptor, deberá encenderse el LED indicador. Conecta los cables de alimentación al valor de voltaje que requieras, así como conectando el cable negro a la bornera de tierra, marcada como GND.

 También puedes comprar el kit en Ecomaker Store. Comprar ahora.
