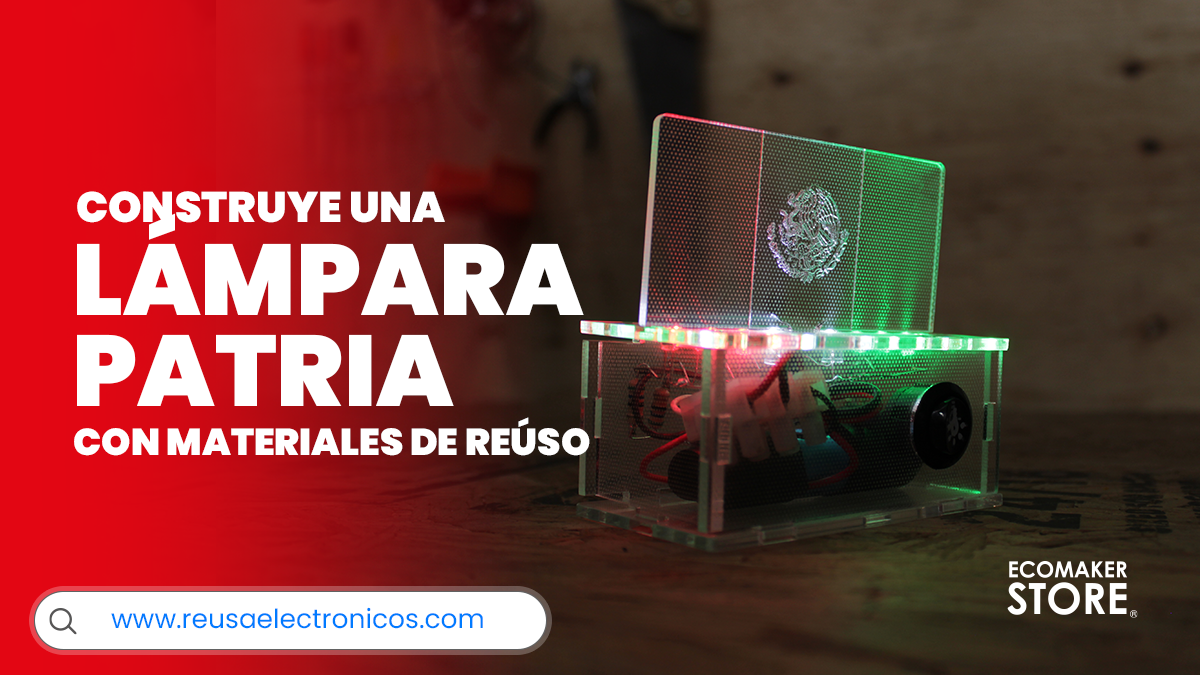

Conoce este interesante proyecto que realizamos en nuestro laboratorio EcomakerShop para celebrar las fiestas patrias mexicanas.

Materiales

1 Acrílico.

2 Leds de 5mm luz blanca.

3 Leds de 3mm luz roja.

3 Leds de 3mm luz verde.

Interruptor de 2 posiciones.

Regleta de conexión de 3 entradas.

1 Batería de litio.

4 Cables con arnés.

8 Resistencias de 100 ohms.

1 Tira de cable para bocina.

1 Termofil de 12 por 5 cm de largo.

1 Termofil de 1/4" por 3 cm de largo.

Herramientas necesarias

Estación de soldadura

Pinzas pelacables

Desarmado

Máquina láser para el grabado y corte del acrílico

Paso a paso

Paso 1. Acondicionamiento del material:

Primero, se acondiciono un interruptor de 2 posiciones que servirá como selector de encendido y apagado.

Paso 2. Leds:

Corta el acrílico en un grosor de 3mm para que la translucidad del acrílico permita ver conexiones eléctricas, después utiliza como base los orificios donde embonan los Leds y realiza el soldado eléctrico de las resistencias, los mismos leds y los cables que van a la regleta de conexiones.

Paso 3. Batería y bornera:

Finalmente, solda el cable de bocina a las polaridades de la batería, asegura con termofil y se conecta a la regleta de conexiones.

Ensamble del prototipo

Una vez acondicionado todo el material, acomoda todo el material dentro de la estructura de acrílico.

Una vez ensamblado el prototipo enciéndelo y observa como los leds iluminan la respectiva sección al color previsto para que el efecto final fuera una representación de la bandera nacional.

Aplicación

La lámpara es un objeto decorativo al estilo mexicano, a través de los colores de los leds buscaremos iluminar la bandera ¡orgullo de todos los mexicanos!

Conocimientos aplicados

Electrónica: Circuitos electrónicos básicos (ley de ohm, conexión en paralelo), armado de circuitos físicos y uso de interruptores mecánicos.
